उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUNPU
प्रमाणन: ROHS, CE, CCC
मॉडल संख्या: जेपी-P23W
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: मानक मजबूत गत्ते का डिब्बा बॉक्स
प्रसव के समय: 1 ~ 10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, अलीबाबा के माध्यम से क्रेडिट कार्ड
आपूर्ति की क्षमता: प्रति माह 10000pieces
प्रोडक्ट का नाम: |
XGS PON WDM FTTH फाइबर ऑप्टिक नोड |
आवेदन: |
10जी, एक्सजीएस पोन |
शक्ति प्राप्त करना: |
-1 ~ -20डीबीएम (डिजिटल) |
आउटपुट पोर्ट: |
1 या 2 आउटपुट |
उत्पादन स्तर: |
82dbu |
डब्ल्यूडीएम के साथ: |
हाँ |
कामकाजी तरंग दैर्ध्य: |
1550/1490/1310एनएम/1277एनएम |
बिजली की आपूर्ति: |
DC5V |
ओईएम: |
हाँ |
बैंडविड्थ: |
45-862 मेगाहर्ट्ज / 1000 मेगाहर्ट्ज |
प्रोडक्ट का नाम: |
XGS PON WDM FTTH फाइबर ऑप्टिक नोड |
आवेदन: |
10जी, एक्सजीएस पोन |
शक्ति प्राप्त करना: |
-1 ~ -20डीबीएम (डिजिटल) |
आउटपुट पोर्ट: |
1 या 2 आउटपुट |
उत्पादन स्तर: |
82dbu |
डब्ल्यूडीएम के साथ: |
हाँ |
कामकाजी तरंग दैर्ध्य: |
1550/1490/1310एनएम/1277एनएम |
बिजली की आपूर्ति: |
DC5V |
ओईएम: |
हाँ |
बैंडविड्थ: |
45-862 मेगाहर्ट्ज / 1000 मेगाहर्ट्ज |

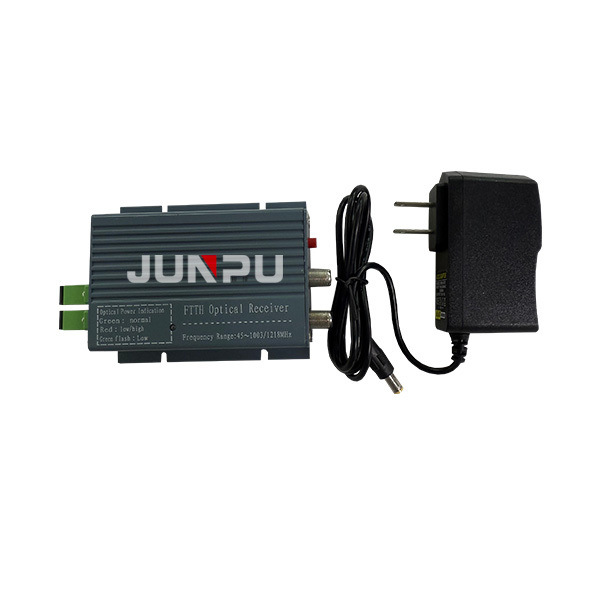

बिजली आपूर्ति के साथ XGS PON WDM FTTH फाइबर ऑप्टिक नोड
विवरण:
अच्छा गर्मी फैलाव के साथ एल्यूमीनियम आवरण।
*जीएए मॉड्यूल को आरएफ एम्पलीफायर मॉड्यूल के रूप में अपनाता है, डिजिटल सिग्नल के लिए ऑप्टिकल रिसीविंग रेंज तक पहुंच सकता है।
*एजीसी नियंत्रण सीमा -3~-12 डीबीएम, आउटपुट स्तर अपरिवर्तित रहता है।
*कम खपत डिजाइन और कुल खपत 3W से कम,उच्च विश्वसनीय स्विचिंग पावर सप्लाई।
* ऑप्टिकल निरीक्षण सर्किट के साथ आपूर्ति।
*SC/APC या FC/APC ऑप्टिकल कनेक्टर।
* बिजली की आपूर्ति के 8V इनपुट पोर्ट फ़ीडिंग तरीके का एहसास।
तकनीकी विनिर्देश:
|
पद |
विवरण | मूल्य | इकाई | शर्तें / नोट्स |
| ऑप्टिकल विनिर्देश (आगे का मार्ग) | ||||
| 1 | तरंगदैर्ध्य | 1550/1490/1310 | एनएम | कॉम पोर्ट |
| 1490/1310 | एनएम | ओएनटी के लिए | ||
|
2
3 |
ऑप्टिकल पावर इनपुट रेंज | -१८+२ | डीबीएम | |
| एजीसी रेंज | -2 ∙ 12 | डीबीएम | ||
| 4 | ऑप्टिकल इनपुट रिटर्न हानि | ≥45 | डीबी | |
| आरएफ विनिर्देश (आगे का मार्ग) | ||||
| 4 | बैंडविड्थ | 47 ¥1003 | मेगाहर्ट्ज | |
| 5 | समतलता | ± 10 | डीबी | 47 ̊1003MHz, 25 °C पर |
| 6 | ढलान | 0 ~ 20 | डीबी | 47 ̊1003MHz, 25 °C पर |
| 7 | तापमान स्थिरता | ± 15 | डीबी | ऑपरेटिंग तापमान सीमा (-25 ~ +65 °C) में |
| 8 | आउटपुट स्तर | 75±2 | dBuV | -15dBm इनपुट ऑप्टिकल पावर, एनालॉग चैनल,प्रति चैनल मॉड्यूलेशन 4.0%, 860MHz बिंदु परीक्षण में, 25°C पर |
| 9 | प्रतिबाधा | 75 | ओम | |
| 10 | वापसी हानि ((47 ¢1000MHz) | ≥12 | डीबी | 25 °C पर |
| 11 | एमईआर | ≥30 | डीबी | -15~-5dBm इनपुट ऑप्टिकल पावर |
| ≥24 | डीबी | -20~-16, इनपुट ऑप्टिकल पावर | ||
| 12 | शक्ति | < 1.0 | W | |
| पर्यावरणीय मापदंड | ||||
| 13 | परिचालन तापमान | -25 ¢ 65 | °C | |
| 14 | भंडारण तापमान | -40 ¢ 70 | °C | |
| 15 | भंडारण आर्द्रता | ≤ 95 | % | गैर-संक्षेपण |
| उपयोगकर्ता इंटरफ़ेस | ||||
| 16 | ऑप्टिकल कनेक्टर प्रकार |
एससी/एपीसी में, एससी/पीसी बाहर |
एससी वैकल्पिक, चित्र 4 और 5 देखें |
|
| 17 | विद्युत आपूर्ति | DC5V/0.5A | बाहरी एडाप्टर, चित्र 3 देखें | |
| 18 | आरएफ आउटपुट | आरजी6 कनेक्टर |
वैकल्पिक, चित्र 1 और 2 देखें |
|
| 1 या 2 बंदरगाह | ||||
| 19 | ऑप्टिकल संकेतक |
चमक लाल या हरा रंग |
ऑप्टिकल पावर <-16dBm, लाल ऑप्टिकल शक्ति >- 16dBm, हरा चित्र6 देखें |
|
| 20 | आवास | 90×85×25 | मिमी | |
| 21 | वजन | 0.15 | किलो | |
