उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUNPU
प्रमाणन: ROHS, CE, CCC
मॉडल संख्या: GYXTW
भुगतान और शिपिंग शर्तें
पैकेजिंग विवरण: 2KM/लकड़ी का ड्रम
प्रसव के समय: मात्रा के आधार पर 1 ~ 10 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000 किलोमीटर / किलोमीटर प्रति माह 48 कोर सिंगल कोर GYXTW फाइबर ऑप्टिक केबल आउटडोर एरियल
आवेदन: |
बूंद |
फाइबर प्रकार: |
सिंगल मोड G652D |
कंडक्टरों की संख्या: |
≥ 10 |
फाइबर की गिनती: |
48 कोर |
ओईएम: |
स्वीकार्य |
प्रोडक्ट का नाम: |
FRP के साथ FTTH फाइबर ऑप्टिक ड्रॉप केबल, GJYXFH फाइबर ऑप्टिक केबल |
शक्ति सदस्य: |
इस्पात तार |
पैकेट: |
1 किमी - 6 किमी / रोल |
जैकेट सामग्री: |
पीई बाहरी म्यान |
आवेदन: |
बूंद |
फाइबर प्रकार: |
सिंगल मोड G652D |
कंडक्टरों की संख्या: |
≥ 10 |
फाइबर की गिनती: |
48 कोर |
ओईएम: |
स्वीकार्य |
प्रोडक्ट का नाम: |
FRP के साथ FTTH फाइबर ऑप्टिक ड्रॉप केबल, GJYXFH फाइबर ऑप्टिक केबल |
शक्ति सदस्य: |
इस्पात तार |
पैकेट: |
1 किमी - 6 किमी / रोल |
जैकेट सामग्री: |
पीई बाहरी म्यान |

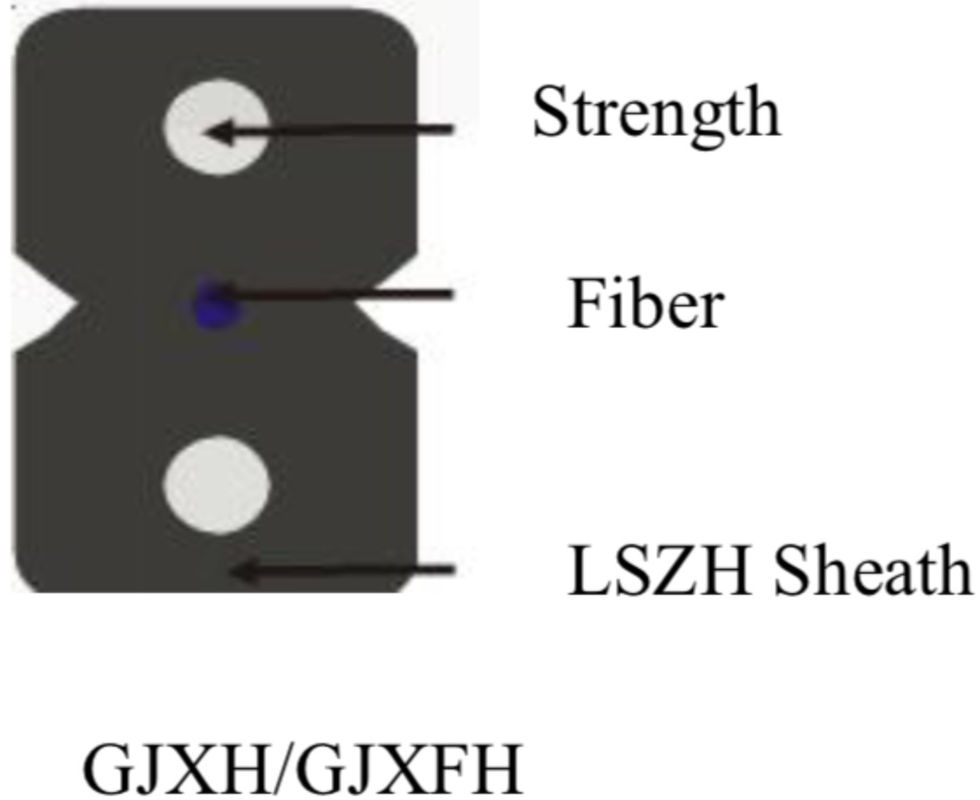

FRP के साथ FTTH फाइबर ऑप्टिक ड्रॉप केबल, GJYXFH फाइबर ऑप्टिक केबल
विवरण
तकनीकी चरित्र
| नहीं। | सामान | इकाई | विनिर्देश | |
| G.652D | ||||
| 1 | मोड फील्ड व्यास | 1310 एनएम | माइक्रोन | 9.2 ± 0.4 |
| 1550 एनएम | माइक्रोन | 10.4 ± 0.5 | ||
| 2 | क्लैडिंग व्यास | माइक्रोन | 124.8±0.7 | |
| 3 | क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| 4 | कोर-क्लैडिंग एकाग्रता त्रुटि | माइक्रोन | ≤0.5 | |
| 5 | कोटिंग व्यास | माइक्रोन | 245±5 | |
| 6 | कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| 7 | क्लैडिंग-कोटिंग सांद्रता त्रुटि | माइक्रोन | ≤12.0 | |
| 8 | केबल कटऑफ वेवलेंथ | एनएम | λcc≤1260 | |
| 9 | क्षीणन (अधिकतम।) | 1310 एनएम | डीबी/किमी | ≤0.36 |
| 1550 एनएम | डीबी/किमी | ≤0.24 | ||
केबल पैरामीटर
| सामान | विशेष विवरण | |
| फाइबर की गिनती | 2 ~ 24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250μm ± 15μm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
| ढीली ट्यूब | आयाम | 2.10 मिमी ± 0.05 मिमी |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 1.0 मिमी |
| सामग्री | इस्पात | |
| बाहरी जैकेट | आयाम | 8.0 मिमी ± 0.1 मिमी |
| सामग्री | पी.ई | |
| रंग | काला | |
यांत्रिक और पर्यावरणीय विशेषताएं
| सामान | यूनाईटेड | विशेष विवरण |
| Tensio (दीर्घकालिक) | एन | 600 |
| तनाव (लघु अवधि) | एन | 1500 |
| क्रश (दीर्घकालिक) | एन / 10 सेमी | 300 |
| क्रश (शॉर्ट टर्म) | एन / 10 सेमी | 1000 |
| मिन।मोड़ त्रिज्या (गतिशील) | मिमी | 20डी |
| मिन।मोड़ त्रिज्या (स्थिर) | मिमी | 10डी |
| स्थापना तापमान | ℃ | -20~+60 |
| परिचालन तापमान | ℃ | -40~+70 |
| भंडारण तापमान | ℃ | -40~+70 |
तकनीकी मापदण्ड
| फाइबर की गिनती | केबल व्यास (मिमी) | केबल वजन (किलो / किमी) |
तन्यता ताकत लंबा छोटा अवधि (एन) |
क्रश प्रतिरोध लंबा छोटा अवधि (एन / 100 मिमी) |
झुकने त्रिज्या स्थैतिक/गतिशील (मिमी) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10डी/20डी |
| 14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10डी/20डी |
| संचरण विशेषताएँ | |||||
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
|
अधिकतम क्षीणन (डीबी/किमी) (+20℃) |
850 एनएम | 3.0 | 3.3 | ||
| 1300 एनएम | 1.0 | 1.0 | |||
| 1310 एनएम | 0.36 | 0.4 | |||
| 1550 एनएम | 0.24 | 0.23 | |||
| केबल क्यूट-ऑफ वेवलेंथ (एनएम) | ≤1260 | ≤1450 | |||
